許多具有多個印刷電路板的傳感器驅動操控單元現在具有數千公里的新布線和指數級數量的新銜接，所有這些都在密集的汽車架構中搶奪空間。與此同時，越來越多的趨勢是輕量化部件，以進步燃油功率和更環保的汽車。
因而，制作商需求找到更智能的電子解決方案，以節約空間和減輕分量。工業制作商正在車內廣泛選用小型化汽車連接器，因為操控單元內的導線尺度和封裝空間已經縮小。在某些情況下，所謂的“黑盒”組件包括非汽車微型汽車連接器。它們?nèi)鄙賹?/span>汽車惡劣環境的魯棒性，從而產生了一些模塊的質量問題，并在某些情況下導致組件毛病。
汽車OEM需求保證其采購的子體系模塊配備真正的汽車級汽車連接器——旨在契合LV214(歐洲)和USCAR2(美國)等規范和驗證要求。
在本文中，咱們將研討制作商怎么經過運用供給真正汽車級穩健性的微型汽車連接器，來完成戰略性節約空間的方針。具體來說，咱們研討了TEConnectivity的兩個用于汽車運用的小型化互連渠道：NanoMQS和MCON0.50互連體系，審視它們怎么契合職業規范，供給要害技術優勢，并節約高達50%的空間。咱們還考慮了其他因素，這些因素有助于完成小型化元件的鞏固性，例如小線壓接質量，并評論怎么解決高密度PCB引腳銜接上的金屬晶須成長所帶來的危險。
一、新的ECUS有必要滿足更嚴厲的汽車要求
聯網汽車革新正在咱們眼前產生。該職業正在迅速發展，動力總成電氣化和先進的駕駛輔佐體系(ADAS)的開發供給了更大的舒適性和安全性，以及變得越來越雜亂和強壯的集成的車輛到全部(V2X)銜接。所有這些新子體系都支持硬件、傳感器和軟件。但是，它們有必要經過一系列聯網的電子操控單元(ECU)或經過新的徹底冗余的計算體系辦法物理地集成到車輛中。
雖然自動駕駛汽車功用正在快速增長，但汽車架構是空間受限的環境。制作商要求他們的合作伙伴供給更輕、更小型化的組件，以便在越來越多的ECU中釋放急需的電線銜接空間。
典型的豪華車包括多達80個ECU，每個ECU的雜亂程度都在不斷進步。每個ECU包括至少一個印刷電路板(PCB)和安裝在PCB上的單個插頭。
ECU能夠包容多達數百個電線銜接，這些銜接又包括在雜亂的線束體系中。此外，現有運用變得越來越雜亂，在車輛中引入了更多功用和ADAS。例如，新的LED前照燈單元最多可包括60個電路、15個汽車連接器和120個端子。
在將所有這些ECU或模塊銜接到車輛布線體系時，汽車制作商遇到技術應戰。他們有必要保證它們堅持銜接和功用，以反抗諸如振蕩、液體進入和車輛線束或不同子體系模塊中的極端溫度等不利條件，這些都可能中斷安全接連操作。
二、微型互連渠道怎么完成創新
這些職業和技術趨勢需求下一代小型化互連渠道，以節約空間、堅持燃油功率并保證性能。為保證汽車級的魯棒性，所有汽車連接器和組件有必要契合全球OEM規范，如LV214和USCAR2。走運的是，這些解決方案已經在市場上出售。
本文探討了TEConnectivity(TE)解決方案，該解決方案可在車輛電氣布線架構中完成空間節約，要點介紹NanoMQS端子和汽車連接器(這是非常成功的MQS系列的較小產品)，以及MCON0.50互連器(對標“凈體”產品)。此外，本文還研討了較小導線的特定壓接應戰和要求，以及金屬晶須在高密度PCB引腳銜接上成長的應戰。
三、用于微型汽車銜接的TE解決方案
TE最初的MQS互連體系是在20多年前推出的。它已成為業界最成功的汽車互連解決方案之一，因其2.54毫米間距的高封裝密度和高度穩健的汽車級設計，并且具有兩個鎖定水準。幾乎所有歐洲汽車制作商和全球眾多汽車制作商都運用該體系。
多年來，跟著Micro-powerQuadlok(MpQ)和功率Quadlok(pQ)系列的推出，MQS渠道得到了擴展，能夠承載更高的電流(圖1)。
圖1.MQS產品系列
四、NanoMQS端子和汽車連接器
根據MQS端子規劃，NanoMQS互連體系的推出旨在滿意制造商對ECU和PCB等電子元件小型化的需求。NanoMQS互連體系采用小型化端子(觸點)、汽車連接器和接頭，以處理密集的車輛電子設備問題。
圖2.NanoMQS端子
這種規劃可將PCB占位面積削減約50%，一起供給高達3安培的額定電流容量。此外，NanoMQS互連體系可以包容小至0.13mm2的導線橫截面，使得制造商在需要時可削減線束分量。
密封版NanoMQS體系還具有高達400g的高度抗振功能。
五、汽車級微型端子供給牢靠的功能

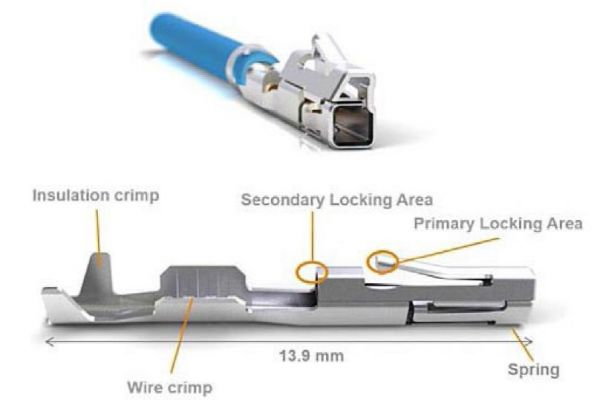

NanoMQS互連平臺的核心是單片式壓接端子(圖2)。
插座觸點的規范版別由鍍錫銅制成。它有從0.13mm2、0.17mm2、0.22mm2到0.35mm2的導線穿插部分。插座觸點規劃用于0.5x0.4毫米的觸摸刀片。
•帶鍍錫端子的類型經認證適用于-40°C至130°C的環境溫度。
•帶鍍銀端子的類型可在高達170°C的條件下運用，因此適用于發動機艙區域內的運用。
•帶鍍金端子的類型可使插拔次數增加100次。它還明顯降低了金屬腐蝕的可能性，延長了觸摸壽數和安全氣囊體系等安全運用的可用性。
NanoMQS端子和汽車連接器的標稱載流量高達3安培。可是，它也可以支持高達標稱限值五倍的短峰值。當插拔時，插座觸點經過強大的L形彈簧與相應的刀片建立兩個電觸摸點，該彈簧施加高法向力。
NanoMQS插座觸點采用封閉式規劃觸摸腔，與外殼上相對較大的引入倒角合作運用，保證導向刺進平穩。這防止了刀片在合作期間與插座觸摸件磕碰(“短路”)，這可能由于不正確的刺進而變形并損壞觸摸槍。

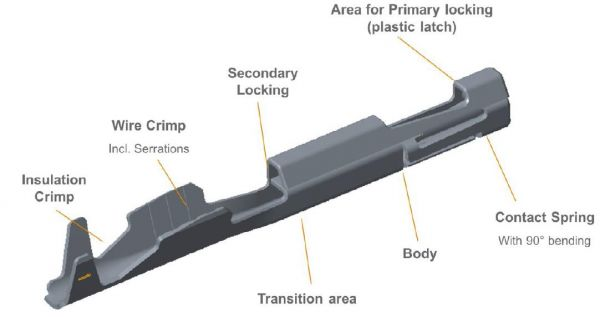

在端子的頂部是一個確定噴槍，一旦端子完全刺進，該確定噴槍可聽見且有形地確定在塑料外殼上。確定矛桿為兩級觸摸堅持體系供給主確定組織。經過切口可以看到確定孔，使制造商可以承認噴槍是否正確刺進(圖3和圖3A)。主確定設備的最大刺進力為5N，最小堅持力為25N。第二獨立的二級確定設備，其確定在殼體上的底切上，使得堅持力大于50N。

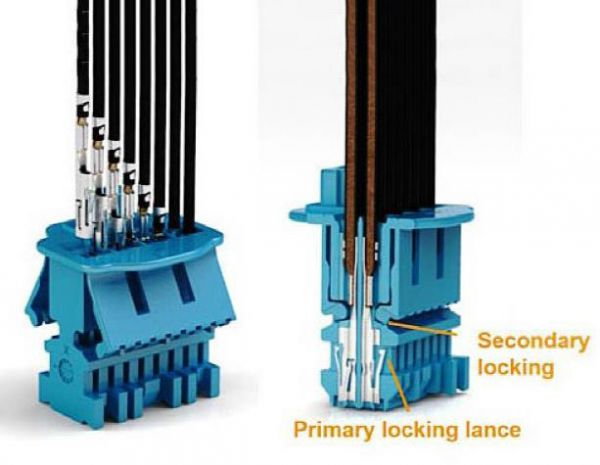

圖3：NanoMQS鎖定機制

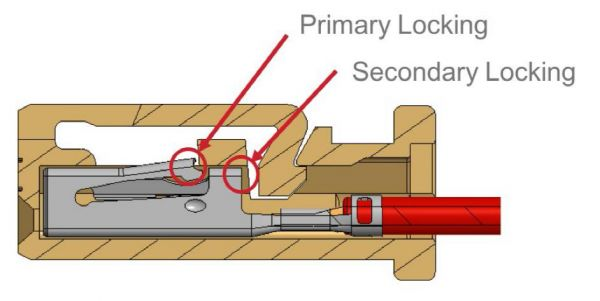

圖3A：杰出顯現NanoMQS確定機制
六、NanoMQS極化確定機制可防止不正確的插入

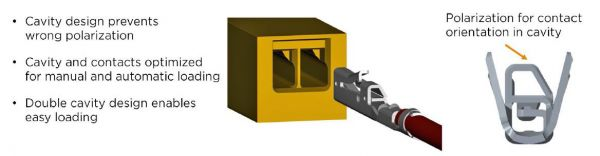

雖然尺寸小，但端子具有供給極化橫截面的觸摸腔。這種規劃意味著能夠有用消除不正確插入的危險，而且能夠安全方便地處理NanoMQS體系。與MQS渠道相同，NanoMQS渠道規劃具備20個插拔周期?？蛻裟軌蛱暨x是通過手動裝配還是全自動插入，將端子放入塑料汽車連接器外殼中。
七、高等級熱塑性汽車連接器殼體和頭部的兩種挑選
NanoMQS外殼組件(接頭和汽車連接器)由高檔熱塑性塑料制成。有兩種版別，TopLatch(TL)和SideLatch(SL)，它們都能夠垂直或平行于PCB。兩個版別之間的顯著差異是TL版別的確定設備的方位，其位于殼體頂部的中央(圖4)。
圖4：NanoMQS觸摸的極化
NanoMQS外殼——頂部閂鎖(TL)版別
TL版別的中央確定裝置方位使得更容易并排裝置汽車連接器，從而提高了包裝靈活性。例如，在開發新類型時，最初能夠并排裝置三個通用汽車連接器，以建立多達96個引腳的高位互連。然后，制造商能夠在不改動技能的情況下切換到單個客制化部件。
在TL版別中，外殼剛度通過2個至32個方位的肋條加強。肋骨的首要作用是添加20個方位以上版別的確定選項。
NanoMQS外殼——旁邊面閂鎖(SL)版別
在稍微緊湊的SL版別上，確定裝置位于外殼的旁邊面(圖5)。使用SL版別，該設備能夠確定在多達20個方位，而無需加固肋條。此外，塑料確定和確定型材具有緊湊的幾許形狀。例如，汽車連接器和頭部前端之間的重疊具有楔形形狀，以保證在汽車連接器合作期間兩個半部的平滑引導。當完全插拔時，重疊導致由兩個互相固定的楔形形成的強壯的正銜接。

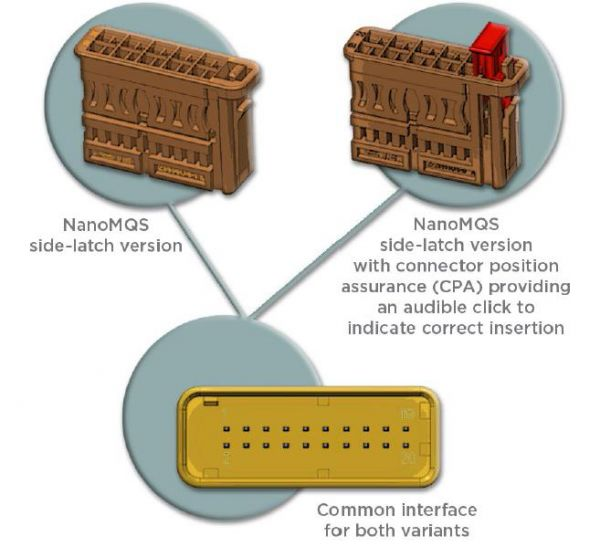

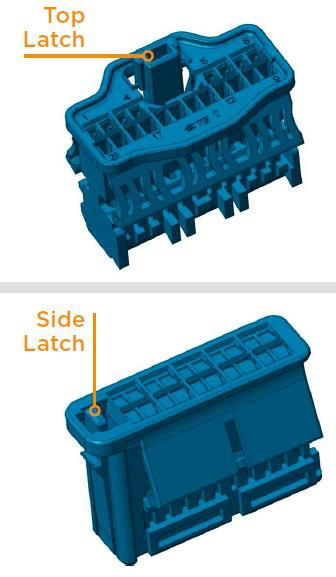

圖5.NanoMQS外殼：頂部鎖定和側面鎖定版本
圖6：NanoMQS頭(左)與MQS頭相比較。
八、NanoMQS端子怎么減縮50%的空間

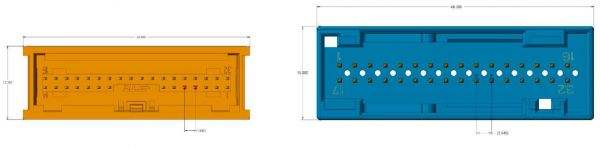

NanoMQS系列端子設計為標稱距離，對應于與PCB連接的引腳之間的距離為1.8毫米。因而，與MQS端頭需求相比，NanoMQS端頭上相同數量的位置僅需求大約一半的空間(圖6)。

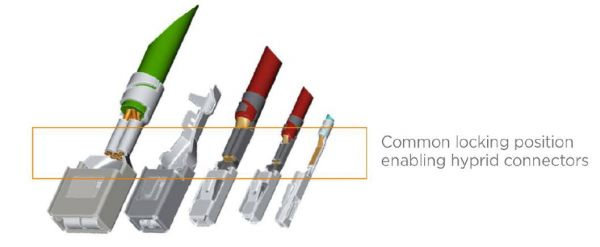

如圖所示，運用NanoMQS系統，MQS渠道的端頭占位面積從840mm2減少到411mm2。顯然，具有顯著封裝密度的下一代汽車架構將需求高位互連。在發動機ECU中，Nano-MQS端子能夠節約60%的ECU占位面積。目前的NanoMQS端子版別最多可包容320個位置。這使得NanoMQS渠道十分適合混合汽車連接器，因為MQS系列的每個觸點都能夠作為下一個尺度的倍數集成到網格中(圖7)。二級鎖定設備在所有殼體上處于同一水平面上，使其具有減縮空間的才能。
圖7：NanoMQS頭(左)與MQS頭相比較。
九、NanoMQS平臺如何支持四級高抗振性
車輛內的電氣連接必須保持抗振動和抗沖擊性。諸如NanoMQS互連系統之類的小型化組件通常部署在子系統模塊(稱為“黑匣子”)中，在難以接近的嚴重空間受限的空間中。
在歐洲，德國主要汽車制造商定義了LV214等規格的振動測試等級。NanoMQS系列的標準未密封版本符合LV2144級(鍍銀觸點)，有效加速度約為181m/s2。
這是值得注意的，因為NanoMQS系統滿足密封汽車連接器的要求。憑借NanoMQS系統的高接觸法向力，帶有附加密封的汽車連接器可實現三級振動，可實現近距離安裝，并可在發動機直接安裝時實現四級振動(圖8)。NanoMQS端子和汽車連接器設計堅固，還可滿足400g竇振動阻力要求，如噴射閥或其他直接發動機安裝應用所規定的那樣。

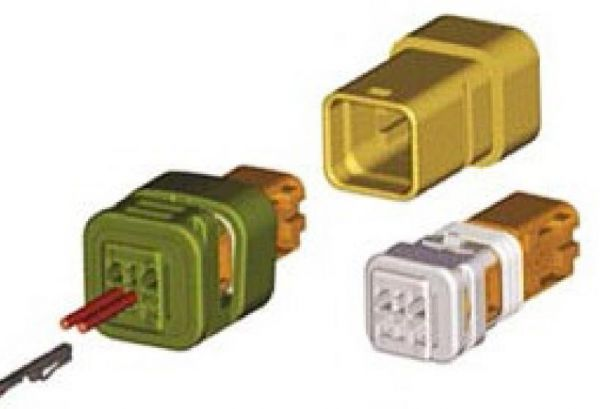

圖8.NanoMQS系統，密封版外殼
十、為極端惡劣的汽車環境引入MCON0.50互連系統
MCON0.50互連系統是TEMCON互連產品系列的一部分，該產品系列專為在惡劣的汽車環境中部署而設計。它是一個密封系統，采用特殊設計的硅膠密封圈。這些密封件可防止液體和濕氣進入電氣接觸區域，這對于發動機艙區域中的應用是必需的。
MCON0.50端子和汽車連接器滿足LV2143級近距離安裝要求和4級直接發動機安裝要求。它還實現了IP9級別的防水保護。
與NanoMQS互連系統和MCON系列的其余部分不同，MCON0.50端子設計沒有主鎖定噴槍，提供所謂的“凈體方法”(圖9)。
圖9.MCON0.50系統“凈體設計”
這意味著沒有從汽車連接器伸出的法蘭將其鎖定在殼體內的適當位置，從而形成更清潔的車身輪廓。該設計旨在最小化汽車連接器殼體內部的任何磨損，因為這可能損害濕氣密封。密封版本提供最高水密性和防潮性。MCON0.50系統可以浸沒在幾米深的水中，并從IPX蒸汽噴射器中吸收80巴的力。

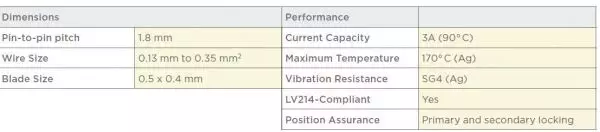

表1：NanoMQS和MCON0.50平臺的尺寸和性能
十一、工具在自動處理中的作用
小型化汽車級元件的挑戰可延伸到電線端接和壓接過程。采用更小的電線端子，應用工具在確保高性能連接和真正的汽車抗振性方面發揮著至關重要的作用。
為什么較小的線路更難以壓接?
本質上，小型化的端子由較薄的材料構成，這意味著它們在壓接過程中更容易變形或變形。這還意味著閃光的存在或突起形式的卷曲變形變得更加顯著，因為它可以形成整個端子輪廓的更大百分比。這是有問題的，因為閃光可能妨礙插入或損壞汽車連接器殼體，特別是其密封部件。小線應用通常需要較小的工具間隙以避免產生明顯的閃光。工具間隙是指當兩者處于壓接高度時壓接器和砧座之間的閃光擒縱空間。作為參考，小至0.05mm的加工間隙可以為壓接寬度為1.00mm的端子產生明顯的閃光。
較小的尺寸還使得在壓接過程中將導線準確地定位在端子內更具挑戰性。小規格的導線剛性較小，使其易于下垂或彎曲，從而妨礙插入端子。類似地，在壓接施加工具內將端子對準砧座更加困難。
壓接不對稱是低質量壓接的另一個特征，可能導致電氣和機械性能降低。端子在鐵砧上的不精確放置是不對稱和閃光的主要原因。這種不準確性可能是由不正確的設置或不合標準的端子饋送機制引起的。通常，高質量的氣動進料施加比機械或低質量的氣動進料施加更能產生準確的結果。
小線和小型端子的應用工具
用于小線壓接的TE施加使用高精度氣動或伺服進給機構。這些機制使用戶能夠輕松地設置初始端子對準，并在施加使用時保持一致的對準。
TE在開發階段早期與合作伙伴合作開發完整的組件和工具解決方案，以滿足獨特的應用需求。TE根據汽車標準對這些組件和工具解決方案進行預測試，以便最終用戶獲得他們可以完全依賴的整體認證解決方案。
OCEAN施加2.0如何改善小線壓接
OCEAN施加2.0是TE系列施加中的最新產品，具有多項升級設計，可改善小線壓接(小于0.35mm2)。一般設計優勢包括優化的砧座幾何形狀，用于防止砧座未對準的釘扎底板，以及新的黑色氮化表面，可顯著提高耐磨性(圖10)。

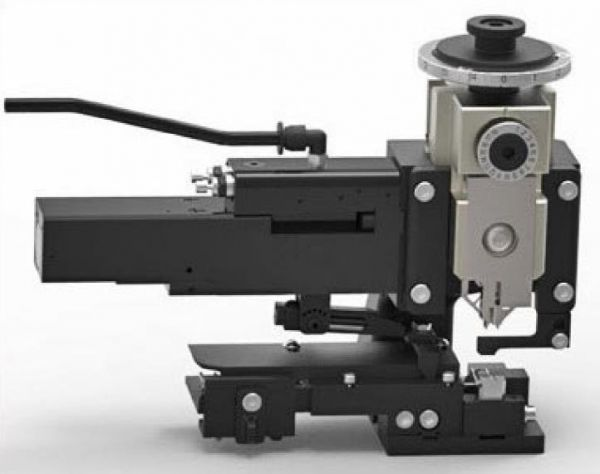

圖10.TE的OCEAN2.0施加
TE開發了一些功能來輔助小線壓接，包括更容易的進給調整和帶狀導向鎖的改進。除了新的優化砧座幾何外，OCEAN施加2.0還采用了新的System3端子壓緊機制，以確保準確和穩定的端子定位。它還提供堅固的壓接高度調節功能，以及鎖定機制。
制造商可以通過標準壓接監控系統對自動壓接過程進行質量控制和驗證，這些系統也適用于細線。此外，TECrimpData應用程序使合作伙伴能夠?qū)ψ詣訅航舆^程進行有效的無線監控，包括監控循環次數設置報警以進行維護和更換備件。
TE的手動壓接工具提供與自動電線端接完全相同的壓接連接質量。此外，手動工具的良好人體工程學設計使其可以在狹窄的空間內使用。
十二、抗晶須壓接引腳電鍍
小型化的趨勢也增加了行業對防止金屬晶須形成的解決方案的需求。車輛中越來越多的電子產品使得元件制造商將印刷電路板(PCB)連接的壓合技術用作焊料解決方案的可靠替代品。電鍍適用于壓接銷，以便于潤滑并防止由于氧化和其他原因造成的表面損壞。如今，這些電鍍?nèi)芤褐饕慑a(Sn)組成。

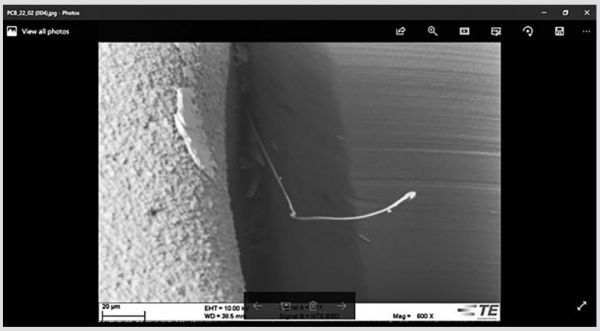

圖11.從壓接銷生長的錫須
然而，錫對晶須生長具有高度敏感性。當錫膜受到應力時，例如當它插入PCB時，錫須可以從頭發狀結構中自發生長。由于錫晶須是金屬，它們是導電的并且可以長到足以橋接到其他金屬部件。在極端情況下，它們可能會引起電子操作短路。在過去，通過在電鍍中加入鉛來解決該問題。
鉛已經逐步退出制造流程，因為它會損害環境。由于汽車制造商正在減少引腳間并采用主要由錫制成的引腳電鍍解決方案，他們正在尋找新的替代品來降低錫須形成的風險。
LITESURF鍍層
TE的LITESURF電鍍技術是一種用于壓接應用的抗晶須電鍍。它為汽車電子制造商提供了錫的替代品，幾乎沒有晶須生長的風險。由于是基于鉍(Bi)，它具有環境可持續性，完全無害。
LITESURF電鍍技術是經過五年多研究和開發的成果，旨在研究無錫電鍍，以減輕晶須引發故障的風險，并適用于壓接銷連接的高應力條件。LITESURF電鍍的開發是為了滿足制造商對逐步小型化、減小引腳間距以及在PCB上使用更小的汽車連接器尺寸的需求。
隨著TE的LITESURF電鍍技術的不斷開發，研究了超過12種不同的沉積物組成，研究了晶須形成以及影響生產過程(如熔化溫度)的其他行為特征。TE專家創建了所有選項的詳細矩陣。TE研究得出結論，電鍍的最佳沉積物是電鍍的鉍基涂層。使用鉍具有額外的好處，它使得制造商可以使用遵循典型的電鍍線工藝的應用工藝，該工藝與標準錫浴相當?；阢G的LITESURF電鍍可以在現有的電鍍生產線中實施，而無需任何額外的工藝變化。對超過5,600個多彈簧和動作銷以及三種不同類型的PCB技術進行了廣泛的LITESURF電鍍測試。測試表明，根據檢測到的顆粒的數量和大小以及鉍的較低電導率(比錫的電導率低90%)，LITESURF電鍍可以將晶須發生率降低1,600倍以上。

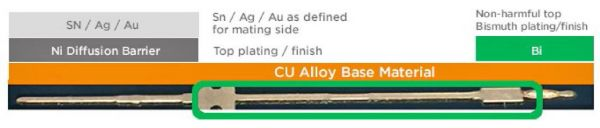

圖12.LITESURF抗晶須電鍍組合物
結論
自從卷曲發明以來，TE一直與汽車制造商合作，共同創建領先的連接解決方案，為創新和性能樹立行業標準。如今，汽車中電子技術的快速增長以及對小型化技術的需求帶來了新的挑戰，需要更加技術先進的解決方案和真正的汽車級堅固性。TE在開發過程的早期繼續與客戶互動，并作為共同創建解決方案的真正合作伙伴，使車輛更智能，更安全。
TE能夠為端子、汽車連接器、接頭和壓接技術以及共同開發的應用工具提供連接解決方案。這些解決方案可以將組件的PCB占用空間減少多達50%，同時作為具有預驗證接口的系統的一部分進行無縫互操作。此外，TE的小型互連系統專為惡劣環境應用而設計，滿足LV214振動要求和防水等IP9級別。
TE能夠在內部支持產品開發的所有方面。TE完全控制產品設計和驗證的所有制造階段;開發，包括沖壓、模塑、電鍍和組裝;以及測試、質量保證、應用和客戶支持。這意味著我們可以提供更大的制造量靈活性，在關鍵流程的每個階段提供高質量的保證，并保證更快和受控的交貨時間。
